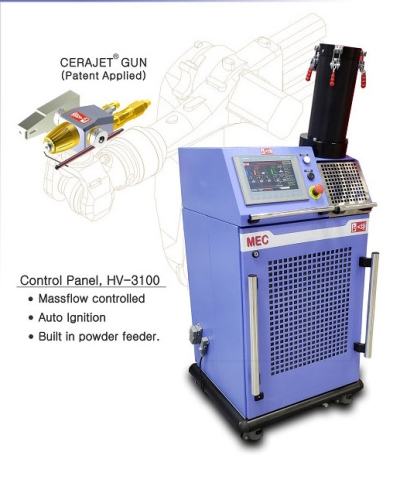

1. CERAJET 2100
Đây là súng phun gốm xử lý nhiên liệu oxy tốc độ thấp lai. Người ta đã thiết kế và chế tạo súng phun ngọn lửa sản xuất dùng để phun ngọn lửa sơn phủ bằng bột gốm. Súng phù hợp để phủ nhiều loại vật liệu gốm. Súng CERAJET® được cung cấp chạy bằng Oxy & Acetylene làm khí đốt.
Súng có nút xi phông trộn khí nhiên liệu và khí oxy theo tỷ lệ thể tích chính xác để cung cấp hoạt động của lớp phủ nhất quán và do đó ngăn ngừa khả năng bắn ngược.
Súng có tính năng đánh lửa và hoạt động hoàn toàn tự động bằng bảng điều khiển tự động HV-3100. Súng được cung cấp đầu báo lửa để cảm nhận súng đang hoạt động và được khóa liên động với chu kỳ trình tự. BẬT/TẮT bột có thể được điều khiển cục bộ từ bảng điều khiển cũng như từ xa (Ví dụ, Robot, Bộ điều khiển súng, v.v.).
Sau đây là các tính năng của súng: -
- Tốc độ phun cao với mức tiêu thụ khí thấp
- Làm mát tối ưu thông qua nắp khí được thiết kế đặc biệt
- Gắn máy với trụ công cụ
- Thiết kế chắc chắn cho thời gian sử dụng lâu dài
- Thiết kế mới nhất của đầu khí Siphon-jet cung cấp tốc độ phun cao, mức tiêu thụ khí thấp và khả năng chống cháy ngược cực cao.
- Vòng đệm từ đầu vòi đến siphon là vòng chữ O do đó ít phải bảo trì hơn.
- Các đầu nối ống có khoảng cách rộng rãi để dễ dàng kết nối các ống dẫn khí và nhiên liệu.
2. BẢNG ĐIỀU KHIỂN HV-3100 VỚI
KỆ CẤP BỘT HPF-3350
Màn hình cảm ứng màu cho phép hiển thị đồ họa và lập trình tất cả các thông số liên quan đến quy trình. Nó tự động sử dụng các thông số bắt đầu được lập trình sẵn của súng phun đã chọn và điều khiển các thông số đánh lửa và phun. Với tính năng an toàn này, gần như không thể làm hỏng súng. Nó có thể được vận hành trong các chế độ sau:
- Chế độ dùng thử: Điều khiển thủ công cho quy trình phun
- Chế độ Recipe: Điều khiển tự động hệ thống phun
- Chế độ chẩn đoán: Để khắc phục sự cố cũng như kiểm tra mọi yếu tố chức năng của đường dẫn khí
Trong trường hợp có báo động, hệ thống sẽ tự động dừng và lỗi sẽ được hiển thị trên màn hình điều khiển. Việc sử dụng PLC mới nhất (SIEMENS Step 7) đảm bảo hệ thống vận hành an toàn và đáng tin cậy.
Tất cả các thông tin quan trọng được hiển thị trên HMI, như:
- Lưu lượng và áp suất khí oxy, nhiên liệu, khí nén & khí mang
- Các lỗi liên quan đến Lưu lượng/Áp suất/Nhiệt độ, Khóa liên động, v.v.
- Lựa chọn chế độ Thử nghiệm/Công thức/Chẩn đoán
Hệ thống cũng có thể được kết nối với các yêu cầu ngoại vi cho các hành động sau:
- Bộ thu bụi Sao/Dừng (Một tín hiệu đầu ra tương tự sẽ được cung cấp)
- Có thể được sử dụng làm nô lệ để bắt đầu và dừng súng.
- Bật/Tắt Bộ cấp bột có thể được điều khiển từ Robot/Người thao tác, khi hệ thống được sử dụng làm nô lệ.
Tất cả các loại khí được điều khiển theo vòng kín bởi bộ điều khiển lưu lượng lớn có phạm vi lưu lượng sau:
- Oxy O2 : 100 NLPM [ 212 SCFH]
- Axêtylen: 50 NLPM [ 106 SCFH]
- Khí nén : 500 NLPM [ 1059 SCFH]
- Khí mang N2 : 50 NLPM [ 106 SCFH]
Phần gas được tách biệt hoàn toàn với phần điện trong bảng điều khiển.
ĐƠN VỊ CẤP BỘT, MODLE: HPF-3350
Bộ cấp bột là một phần không thể thiếu và được thiết kế đặc biệt để chạy với Bảng điều khiển tự động HV-3100. Đây là một trong những máy cấp bột chính xác nhất. Bột được đổ đầy vào hộp chứa bột, được điều áp bằng khí mang được điều khiển bởi Bộ điều khiển lưu lượng lớn được cung cấp bên trong bảng điều khiển HV-3100.
Bột được lấp đầy trong các khe của bánh xe bột đang quay với tốc độ định trước. Bánh xe bột đưa bột từ các khe đến ống cấp bột nơi khí mang mang bột đến Súng phun. Nguồn cấp bột được điều khiển bởi một hệ thống truyền động biến thiên và RPM của đĩa cấp được hiển thị kỹ thuật số trên HMI.
Dung tích hộp đựng : 3350 CC [3,3 Lít]
3. GÓI VẬT TƯ ỐNG VÀ CÁP, MODEL : HCSP-1625
Bao gồm cáp cấp điện, ống oxy, ống khí nhiên liệu và ống khí nitơ từ bộ điều chỉnh đến bảng điều khiển và từ bảng điều khiển đến Cerajet Gun.
CÁC ỨNG DỤNG:
Lớp phủ gốm Cerajet 2100 có thể được sử dụng cho các ứng dụng sau-
- Lớp phủ Al2O3 dày đặc mỏng làm chất cách điện cần thiết trong nhiều ứng dụng công nghiệp như lớp phủ Al2O3 trên chốt thép trong ngành Kim cương
- Lớp phủ gốm Al2O3-TiO2 dày đặc mỏng trên các bộ phận của ngành dệt may như trên Cảng.
- Lớp phủ gốm Cr2O3 dày đặc mỏng trên cuộn in Anilox
- Lớp phủ gốm Al2O3 và YSZ dày đặc trên các bộ phận hàng không dưới dạng lớp phủ chống mài mòn gốm
- YSZ TBC dày đặc trên pít-tông xe đạp, Đầu xi-lanh, Váy pít-tông và các bộ phận ô tô khác để giúp tăng khả năng chống mài mòn (Al2O3), giảm ma sát (Al2O3- TiO2) và cải thiện khả năng che chắn nhiệt (Al2O3/YSZ).
Đầu xi-lanh: Phủ một lớp gốm lên đầu xi-lanh và các cổng xả của buồng đốt giúp lưu thông khí thải với tốc độ nhanh hơn đồng thời
đốt cháy dữ dội hơn trong buồng. Lớp phủ này cũng có thể cải thiện quá trình truyền nhiệt giữa khí và đầu xi-lanh, đồng thời lớp phủ phân tán nhiệt bổ sung có thể giúp làm mát đầu xi-lanh.
Pít-tông: Pít -tông có thể được làm hiệu quả hơn với lớp phủ gốm, giúp cải thiện khả năng phản xạ nhiệt của thiết bị và chuyển một phần năng lượng kích nổ sang giai đoạn đốt cháy nhiên liệu. Các pít-tông phủ gốm có thể hỗ trợ hiệu quả đốt cháy nhiên liệu cao hơn và giảm tích tụ carbon, từ đó giúp quá trình kích nổ hiệu quả hơn.
Váy pít-tông: Váy pít-tông được tráng phủ tạo bề mặt trượt khô ráo để khởi động động cơ, đồng thời tăng khả năng chống mài mòn và trầy xước khi di chuyển trong khối động cơ.
Một lớp phủ gốm cũng có thể được phủ trên vòng piston để giảm ma sát và tăng cường khả năng chống mài mòn giữa vòng và bề mặt bên trong xi lanh.
