Thông số kỹ thuật

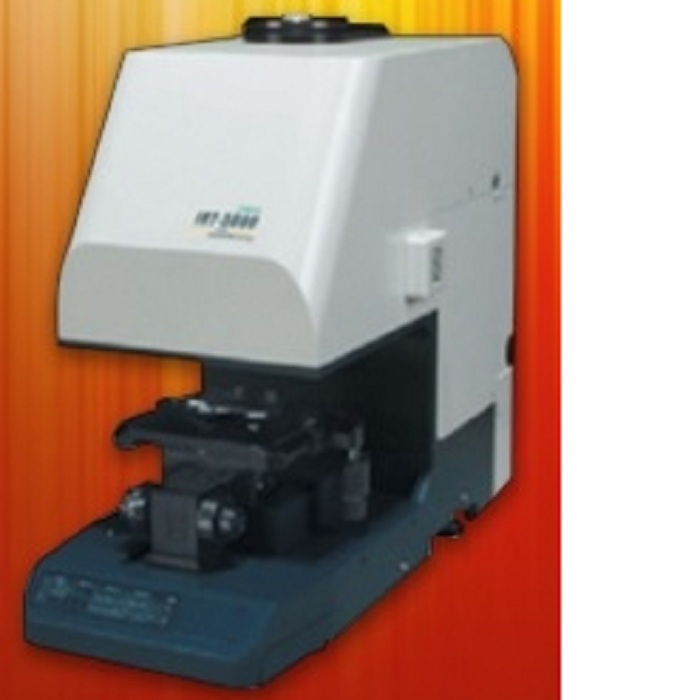

Kính hiển vi phổ hồng ngoại IRT5000 Jasco Nhật

Nguyên lý: Kính hiển vi phổ hồng ngoại với hệ quang học cassegrain

Phương pháp đo: truyền qua và phản xạ

Detector chuẩn: MCT giữa dải đơn (7800 – 650 cm^-1)

Trao đổi detector: Khả năng phát hiện hai detector (phần mềm điều khiển), người sử dụng có thể trao đổi các detector phần tử đơn như là một lựa chọn

Các detector lựa chọn:

Detector phần tử đơn:

Dải gần MCT (7800 – 750 cm^-1)

Dải rộng MCT (7800 – 450 cm^-1)

DLATGS (7800 – 400 cm^-1)

InSb (15000 – 1850 cm^-1)

InSbAs (12000 – 4000 cm^-1)

Detector mảng tuyến tính:

MCT (7000 – 750 cm^-1) (1x16 phần tử)

MCT (7000 – 750 cm^-1) (2x16 phần tử)

InSb (10000 – 1900 cm^-1) (1x16 phần tử)

InGaAs (7000 –5000 cm^-1) (1x16 phần tử)

Tỷ lệ từ tín hiệu đến độ nhiễu: 5000:1 (kích cỡ aperture 100 µm², độ phân giải 4 cm^-1, thu nhân khoảng 1 phút, gần 2200 cm^-1, p-p)

Vật kính kính hiển vi:

Vật kính 16x, 32x hoặc 10x

Chức năng nhận dạng vật kính tự động (tiêu chuẩn)

Khả năng lên tới 4 vật kính có thể lựa chọn bởi phần mềm

Gương tụ quang: 16x, 32x, hoặc 10x (có thể trao đổi)

Chức năng nhận dạng gương tụ quang tự động (tiêu chuẩn)

Chức năng bù gương tụ quang : chức năng bù tự động chuẩn

Khẩu độ: điều chỉnh theo chiều ngang/thẳng bằng máy tính và điều chỉnh góc quay

Bàn mẫu: với khả năng điều chỉnh tinh, khoảng cách di chuyển bằng tay (X – Y – Z) : 70 – 50 – 20 mm

Khả năng di chuyển tự động XYZ với chức năng tự dộng focus (lựa chọn)

Khả năng focus tự động

Quan sát mẫu:  bằng camera CMOS độ phân giải cao với 1.3 tỷ pixel với chức năng zoom quang 3x

Có thể quan sát trực tiếp thông qua thị kính 10x đính kèm ngay trên kính hiển vi

Cho phép quan sát đồng thời ngay trên kính hiển vi cũng như trên màn hình máy tính thông qua Camera

Monitor IQ (quan sát và đo mẫu tuần tự) và chức năng chiếu sáng tự động

Hiển thị bằng màn hình LCD màu 5.7 inch

Có thể lựa chọn thị kính để quan sát (option)

Lựa chọn quan sát: quan sát phân cực nhìn thấy, quan sát giao thoa, huỳnh quang, vật kính khúc xạ (10x, 20x)

Phép đo ART (lựa chọn): Vật kính ART ‘’clear-view’’ (ART-5000-SS/SD/SG), vật kính ART truyền thống (ART-5000-D/Z/G); micro ART được gắn bàn mẫu sử dụng đường sáng truyền qua (ART-5000-TPZ)

Panel điều khiển tích hợp: chuyển đổi giữa truyền qua/phản xạ với bộ chỉ thị, bộ chỉ thị detector, lựa chọn vật kính,đóng/mở và quay khẩu độ, tự động bù gương tụ quang, điều chỉnh độ sáng nhìn thấy.

Chức năng IQ mapping cho phép lập bản đồ ART, đo diện tích vùng, điểm, đa điểm mà không cần di chuyển bàn mẫu

Kích thước IRT5000 (HxWxD) : 587 x 302 x 695 mm

Trọng lượng: 54 kg

Nguồn điện: AC 100-240V, 50Hz
